TIẾNG ANH Ô TÔ QUA HÌNH ẢNH ( PHẦN 21 )-HỆ THỐNG SƯỞI VÀ ĐIỀU HÒA

Thứ ba, 14/06/2016, 15:04 GMT+7 Lượt xem : 1030

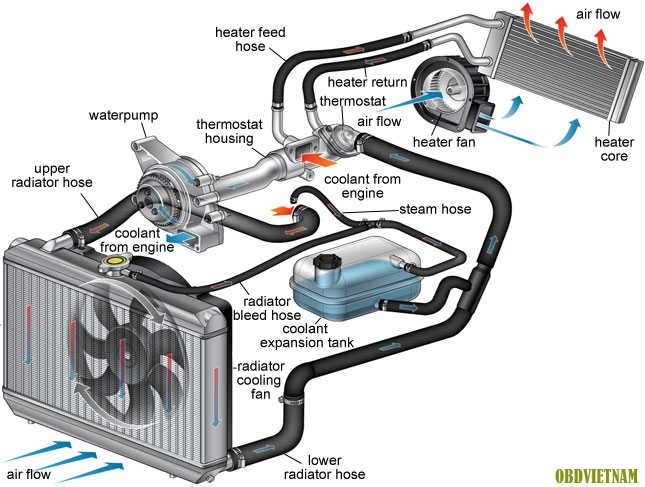

Upper radiator hose: Ống nước giải nhiệt trên

Waterpump: Máy bơm

Coolant from engine: Quạt chạy bởi động cơ

Thermostat housing: Bộ trữ nhiệt

Heater feed hose: Ống cấp nhiệt

Heater return: Ống  hồi nhiệt

Heater fan: Quạt thổi hơi nóng

Heater core: Bộ làm nóng

Steam hose: Ống dẫn hơi nước

Radiator bleed hose: Ống dẫn hơi nước áp suất cao.

Coolant expansion tank: Bình chứa mở rộng

Radiator cooling fan: Quạt két nước

Lower radiator hose: Ống nước giải nhiệt dưới

Air flow: Hướng lưu lượng khí

Coolant reserve tank with overflow hose: Bình nước làm mát dự trữ với ống tràn

Thermostat: Máy điều nhiệt

Heater Hoses Clamps: Kẹp ống

Water pump: Máy bơm

Heater water valve: Van nước nóng

Heater: Bộ làm nóng

A/C & heating outlets: Lối ra nguồn điện và nhiệt

“Donut” engine oil cooler: Bộ làm mát dầu động cơ

Radiator drain petcock: Ống xả bình chứa nước

Radiator hoses & clamps: Ống dẫn bình chứa và kẹp

Radiator fan, Shroud, Electric motor: Quạt két nước, motor điện

Radiator: Két nước

Filler Neck: Cổ châm nước

Radiator pressure cap: Nắp két nước

Tham khảo thêm tiếng anh chuyên ngành

Tiếng anh ô tô qua hình ảnh ( phần 20) - Hộp số vô cấp

TIẾNG ANH Ô TÔ QUA HÌNH ẢNH ( PHẦN 20 ) - HỘP SỐ VÔ CẤP

Hộp số vô cấp không chỉ được áp dụng trên xe tay ga,mà còn trên các dòng xe hơi hiện đại. Hiện nay,một số hãng xe đã bắt đầu áp dụng hộp số vô cấp vào các dòng xe của mình vì những ưu điểm của nó. Đi đầu là hãng Audi. Do đó,hiểu về các bộ phận cũng như nguyên lý hoạt động của nó là cực kỳ quan trọng và cần thiết. Tuy nhiên không phải ai cũng có thể đọc và hiểu các tài liệu của Hộp số vô cấp vì hầu hết tài liệu là tiếng Anh hoặc tiếng Đức. Vì vậy,OBD Việt Nam xin gửi đến các bạn phần 20 của loại series Học tiếng anh ô tô qua hình ảnh chính là Hộp số vô cấp. Hãy cùng theo dõi nhé !



Cấu tạo hộp số vô cấp

CVT (Continously Variable Transmission): Hộp số vô cấp

Forward/Reverse Switching Mechanism: Cơ chế tiến/lùi

Secondary Pulley: Pu li thứ cấp

Primary Pulley: Pu li sơ cấp

Metal Belt: Dây đai kim loại

Torque Converter with Lock-up Clutch: Bộ chuyển đổi momen xoắn với khóa li hợp

CVT Fluid Warmer: Bộ phận làm nóng dầu hộp số

Cấu tạo và nguyên lý hoạt động của hộp số vô cấp CVT



REVERSE CLUTCH: Li hợp số lùi

DRIVE PULLEY (Pu li truyền động)  (Two halves forced together by hydraulic pressure – dependent on engine torque & rpm) (Hai nửa pu li ép vào nhau bởi áp suất thủy lực – phụ thuộc vào momen xoắn động cơ và tốc độ quay của động cơ)

ENGINE DRIVEN OIL PUMP (Bơm dầu hộp số)

Deliver oil via valves located in the hydraulic control unit (in the gearbox) to:  (Phân phối dầu qua các van trong bộ phân phối thủy lực)

  1. Engage the clutches : (chuyển đến li hợp)
  2. Force the drive pulley halves together : (ép hai nửa pu li vào nhau)
  3. Lubricate the clutches & belt : (bôi trơn li hợp và dây đai)

RPM SENSING MECHANISM

Consist of circular plate that rotates at engine rpm. Oil is force into a peripheral lip by centrifugal force. A petot tube dips into this oil to sense the engine rpm. This mechanism is fundamental to the gearbox operation. It feeds a signal to a control valve which in turn controls the clamping pressure of the primary pulley. As the rpm increases the pressure at the primary pulley increases forcing the two halves together, causing the belt to rise up the pulley, thereby increasing the gear ratio. This is very simple but clever mechanism. Infact it virtually controls the gearbox operation by matching engine rpm to driving conditions & driver.

                Bao gồm các tấm tròn quay với tốc độ động cơ, dầu được bơm đến các bộ phận bởi lực li tâm. Một cảm biến trong ống dẫn dầu cảm biến tốc độ động cơ. Cơ chế này là nền tảng cơ bản cho hoạt động của hộp số. Nó nhận tín hiệu để điều khiển van phân phối đến puli sơ cấp.Tốc độ quay động cơ tăng kéo theo áp suất dầu lên puli tăng nên ép hai nửa puli lại, làm cho dây đai mở rộng ra theo puli, từ đó thay đổi tỉ số truyền động. Đây là một cơ cấu đơn giản nhưng thông minh. Thực ra, hệ thống kiểm soát hộp số tự động thông qua kết hợp các số liệu về tốc độ động cơ, điều kiện lái xe và tài xế.

DIFFERENTIAL : Bộ vi sai

DRIVE SHAFTS TO WHEELS: Trục dẫn động đến bánh
SPRING: Lò xo

SUN & PLANET ASSEMBLY  : (cơ cấu bánh răng)

Sun gear (integral with drive shaft): Bánh răng mặt trời (gắn liền với trục dẫn động)

Planet gears: Bánh răng hành tin

Outer planet ring gear  Bánh răng bao

Outer planet ring locked to casing by reverse clutch: Bánh răng bao khóa lại bằng li hợp lùi

With reverse clutch engaged ring gear is locked & via planet gears output shaft rotates in reverse: Với li hợp lùi tham gia, bánh răng bị khóa và thông qua bánh răng con làm quay ngược trục dẫn động.
